型枠兼用外断熱工法　FRC断熱パネル外断熱工法　捨型枠同時打込工法　製品規格寸法

FRC断熱パネル外断熱工法は、型枠兼用断熱パネルを採用したRC外断熱工法です。

後張り工法　

新築および既存の建物の外壁にＦＲＣ断熱パネルを取り付ける工法です。
特に改修工事では、建物外部からの作業が主体となるため、人が入居したままで容易に改修が可能です。
複合パネルを工場において養生し建設現場に搬入するため、既設建物の断熱改修作業を、大幅に合理化できます。

製品規格寸法

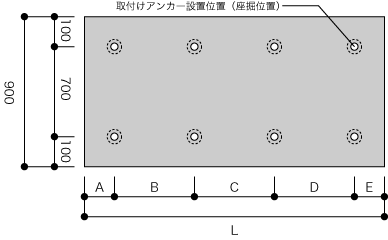

■ 基本パネル

[mm]

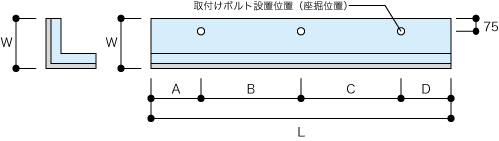

■ コーナー材

[mm]

※コーナー材は接着加工品です。（最大長さ3000mm）

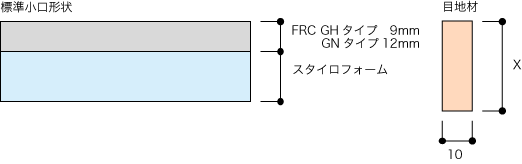

■ 標準小口形状・目地材

[mm]

パネル厚	34(37)	39(42)	44(47)	49(52)	59(62)	84(87)	109(112)
X	24	29	34	39	49	74	99

※（）内の寸法はGNタイプを示します。

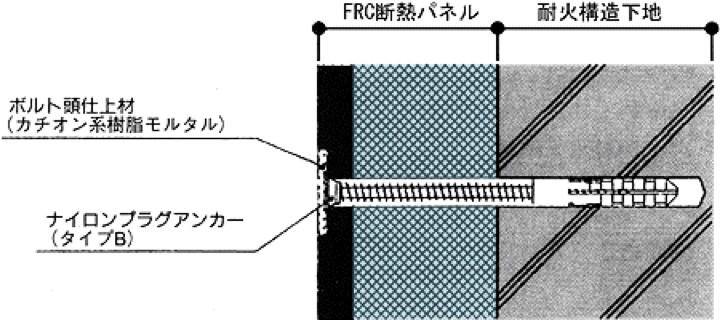

■ アンカー部詳細

品名		寸法(mm)	GHタイプ	GNタイプ
FRC	断熱材	寸法(mm)	重量（ｋｇ）	重量（ｋｇ）
GHタイプ9mm （ガラス繊維混入強化セメント板【GRC】） GNタイプ12mm （ガラス繊維混入軽量セメント板）	25	900×1800	31	24
		900×2400	41	32
		900×2700	46	36
		900×3000	51	40
	30	900×1800	31	24
		900×2400	41	32
		900×2700	46	36
		900×3000	51	40
	35	900×1800	32	25
		900×2400	42	33
		900×2700	47	37
		900×3000	52	41
	40	900×1800	32	25
		900×2400	42	33
		900×2700	47	37
		900×3000	52	41
	50	900×1800	33	26
		900×2400	43	34
		900×2700	48	38
		900×3000	53	42
	75	900×1800	34	27
		900×2400	44	35
		900×2700	49	39
		900×3000	54	43
	100	900×1800	35	28
		900×2400	45	36
		900×2700	50	40
		900×3000	55	44

■大口糸巻き形状と種類

FRC断熱パネルは開口部等の周囲の不燃化について、パネルの小口部の巻込加工を行っております。

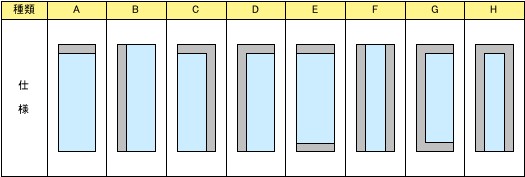

1.巻込端部の断熱形状		2.小口巻込パネルの種類
基本端部
		上記はFRC表面材側から見た表示です。(グレーが巻込部分)

パネルの採用について

●	FRC断熱パネルの採用にあたっては、規格品をご採用ください。特に小口巻込パネルについては規格サイズを基本に割付してください。
●	パネルの寸法、種類は出来るだけ少なくなるよう設計願います。割安となる上、納期を大幅に短縮できます。
