※スタイロフォームの厚みは、Ⅲ地区の場合の例。
※スタイロフォームの厚さは地域および建物の用途によって異なります。 （注）画像をクリックして拡大
|

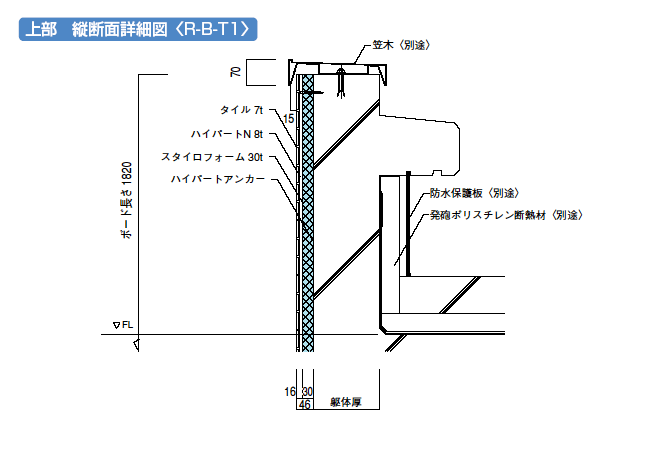

| 上部 縦断面詳細図〈R-B-T1〉 |

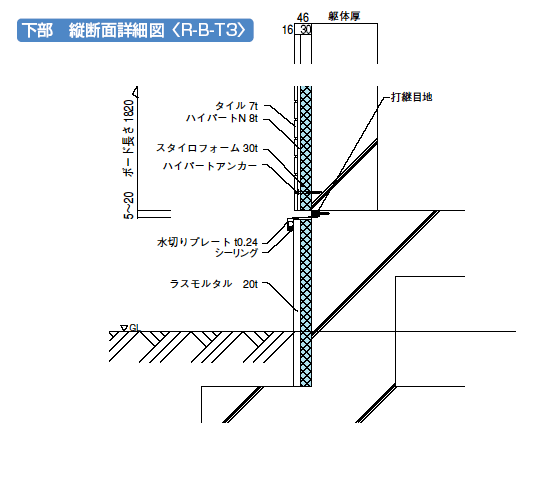

下部 縦断面詳細図〈R-B-T3〉 |
 |
 |
|
|

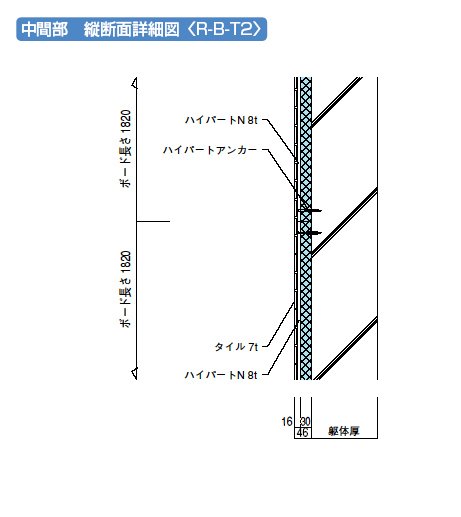

| 中間部 縦断面詳細図〈R-B-T2〉 |

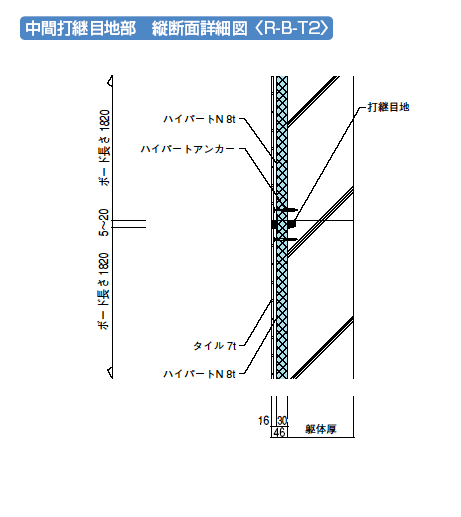

中間打継目地部 縦断面詳細図〈R-B-T2〉 |
 |
 |
|
|

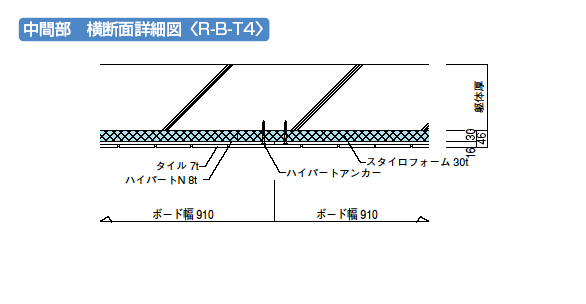

| 中間部 横断面詳細図〈R-B-T4〉 |

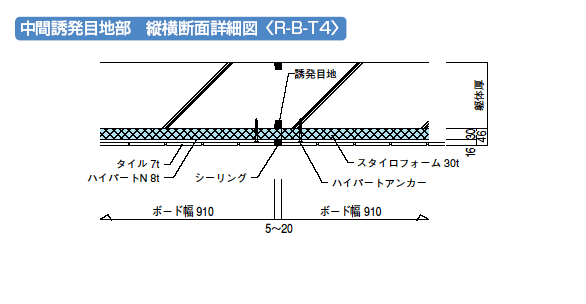

中間誘発目地部 縦横断面詳細図〈R-B-T4〉 |
 |
 |
|
|

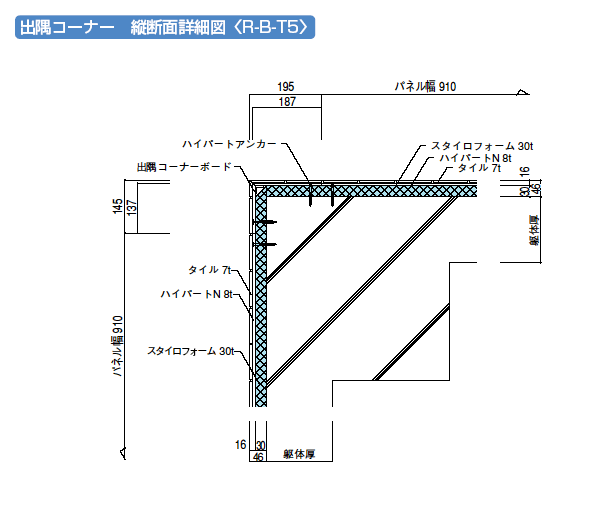

| 出隅コーナー 縦断面詳細図〈R-B-T5〉 |

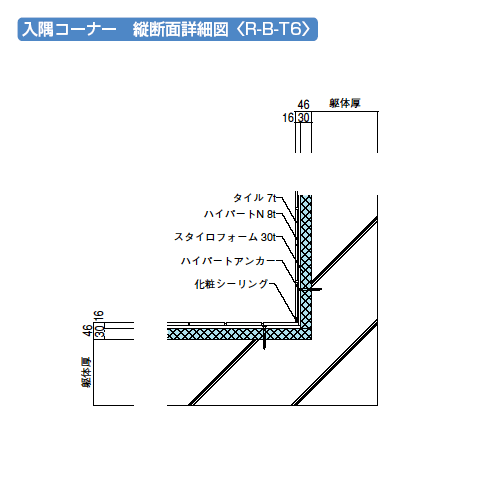

入隅コーナー 縦断面詳細図〈R-B-T6〉 |
 |
 |
|
|

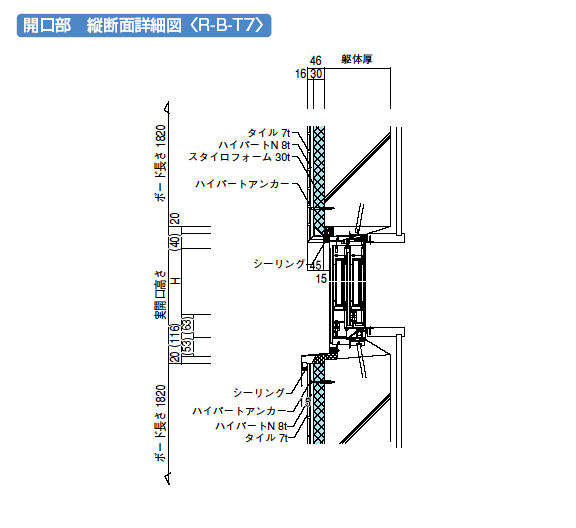

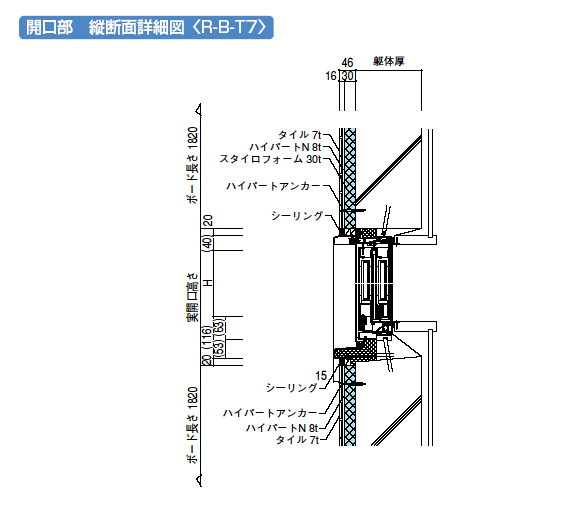

| 開口部 縦断面詳細図〈R-B-T7〉 |
開口部 縦断面詳細図〈R-B-T7〉 |
 |
 |
|
|

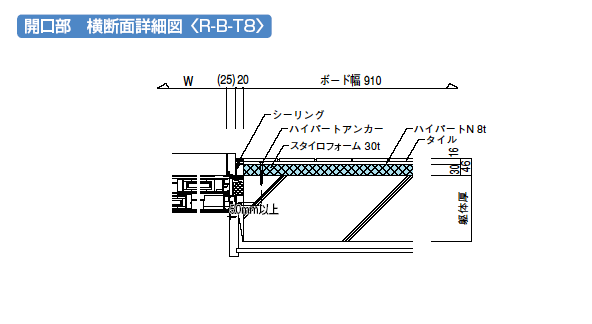

| 開口部 横断面詳細図〈R-B-T8〉 |

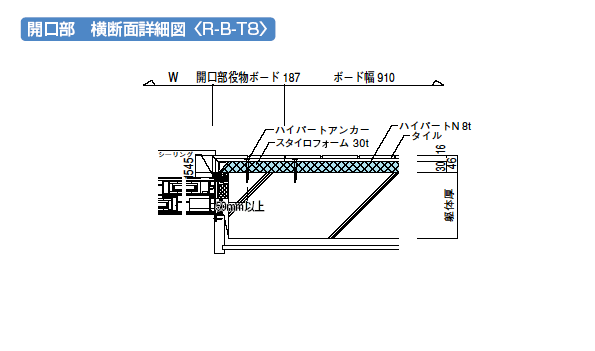

開口部 横断面詳細図〈R-B-T8〉 |
 |
 |
|
|

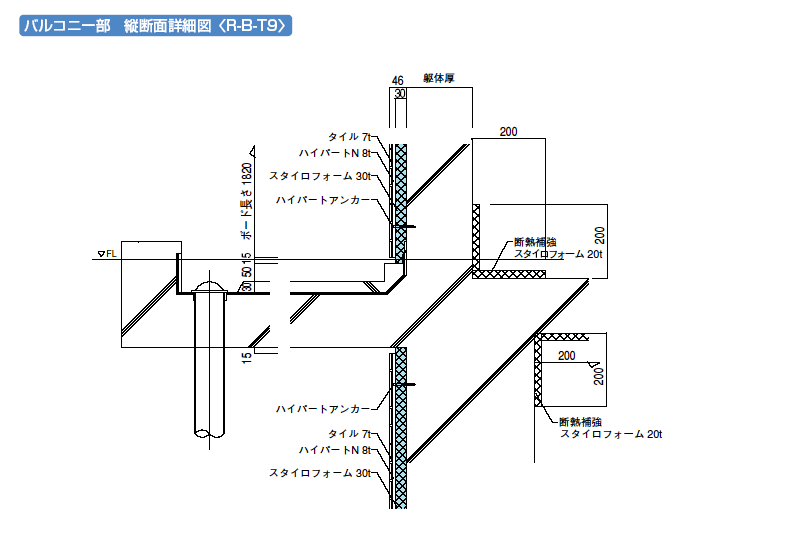

| バルコニー部 縦断面詳細図〈R-B-T9〉 |

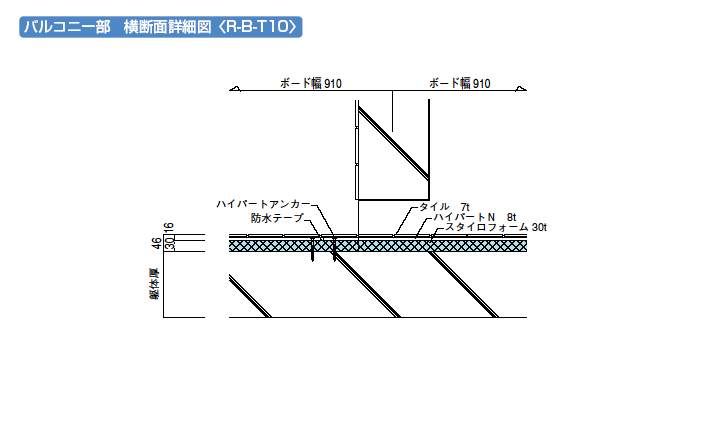

バルコニー部 横断面詳細図〈R-B-T10〉 |
 |
 |
|
